Descripción:

El medidor de la serie SKR-400-HA SERIES, es un dispositivo electrónico microcontrolado dedicado a la medición de voltaje y corriente directa para gabinetes de distribución Telecom, donde se visualizará por medio de un display de 2 líneas 16 caracteres de alta luminosidad la demanda de corriente y voltaje respectivamente, así como  alarma de breaker abierto hasta (20) posiciones y alarma de 80% de carga máxima.  Cuenta con sensor de efecto hall de lup abierto para ser instalado en caliente sin necesidad de remover la barra de alimentación.  Está preparado para ser montado en puerta o en gabinete para 1UR.

Monitoreo y lectura:

• Medición de demanda de corriente por medio de sensor de efecto Hall de 0 a 5V, con capacidad de 0 a 400 A.
• Medición de voltaje directo de las barras principales de alimentación de -48V
• (20) canales de alarma de breaker abierto a contacto seco.
• Alarma de 80% de corriente a contacto seco.
• Alimentación del equipo de medición de 36 a 72 VDC

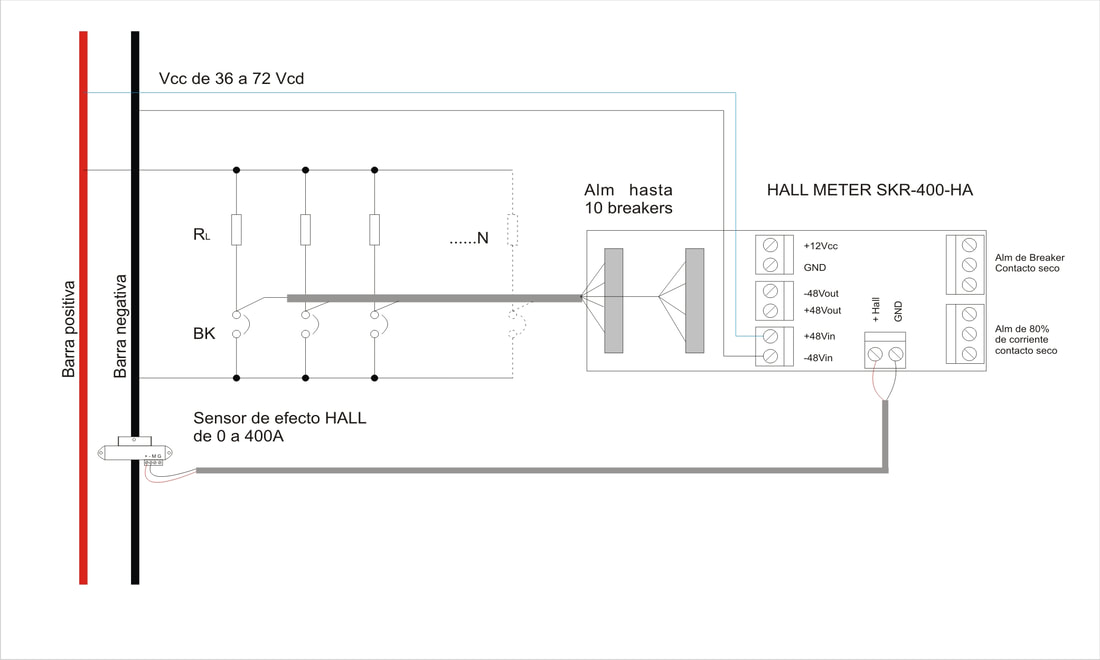

UNIFILAR DE CONEXIONES:

Especificaciones:

• Alimentación: Voltaje de entrada de 36 a 72 Vdc.
• Consumo: 10W
• Medición de corriente: Sensor efecto Hall, lazo abierto de 0 a 400A
• Rango de medición de voltaje: 30 a 60 Vdc
• Alarma de breaker abierto: (20) canales, led testigo y contacto seco (NA, C, NC) 10A
• Alarma de 80% de corriente máxima, led testigo y contacto seco (NA, C, NC) 10A
