Descripción:

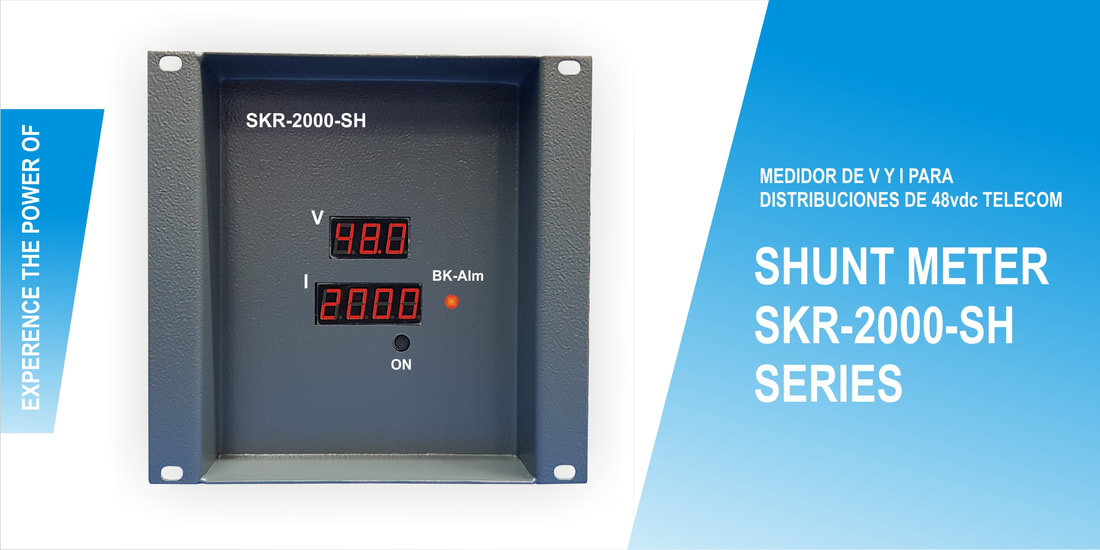

El medidor de la serie SKR-2000-SH, es un dispositivo electrónico microcontrolado dedicado a la medición de voltaje y corriente directa para gabinetes de distribución Telecom, donde se visualizará por medio de 2 display de 7 segmentos de alta luminosidad la demanda de corriente y voltaje respectivamente, así como monitoreo y alarma de breaker abierto.  Está preparado para ser montado en puerta.

Monitoreo y lectura

• Medición de demanda de corriente se realiza por medio de resistencia Shunt de 0 a 50 mV con capacidades de 0 a 1000 A o de 0 a 2000 A.
• Medición directa de voltaje por medio de las barras principales de alimentación de -48V
• (1) canal de monitoreo de breaker abierto.
• Alimentación del equipo de medición de 36 a 72 VDC

UNIFILAR DE CONEXIONES:

Especificaciones:

• Fuente de poder de DC-DC: 36 a 72 Vdc, salida: +12 / 0 / -12, 500 mA
• Consumo: 10W
• Medición de corriente: Shunt de 1000A de 0-50 mV, Shunt de 2000 A de -50 mV
• Rango de medición de voltaje: 30 a 60 Vdc
• Alarma de breaker abierto: Led testigo y contacto seco (NA, C, NC) 10A
• Montaje: Para puerta principal de distribución

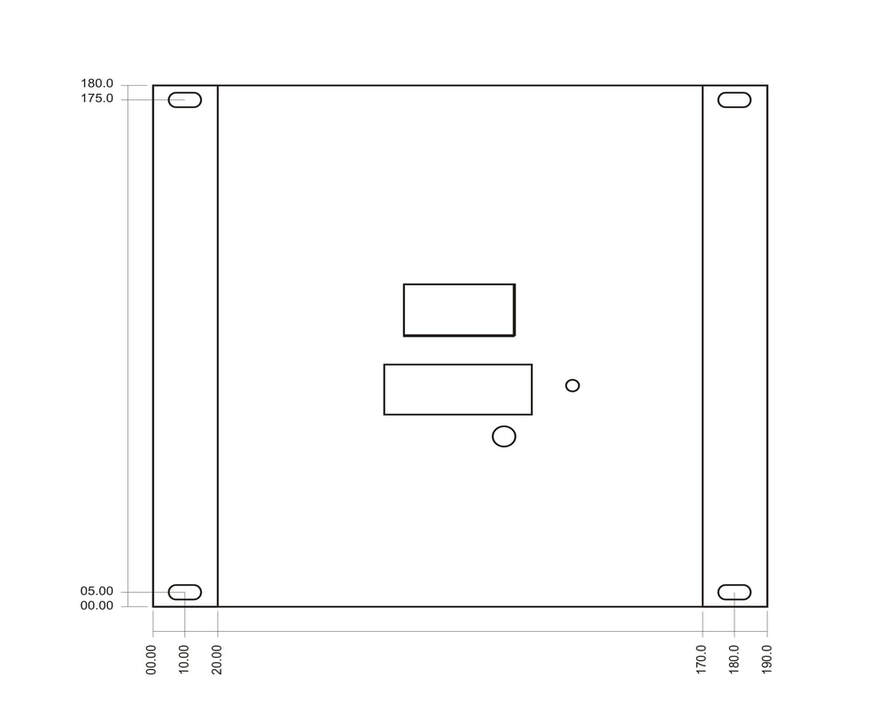

Gabinete:

190 x 180 x 35 mm
